LB610C多功能磁粉探伤仪

一、概述

    LB610C型电磁轭、马蹄式、磁环探伤仪，是利用磁轭对铁磁性被探伤工件进行交流磁化的磁粉探伤仪，它能对各种零件进行磁化探伤，包括对大型零部件进行局部磁化探伤，能用作外加法磁力探伤和剩磁法磁力探伤。适用于航天、航空、铁道、汽车、船舶、压力容器、机械等行业。

    仪器利用可控硅组成无触点开关，噪音小，寿命长。仪器体积小，重量轻，提升力大，活关节可调，特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合更为适合。

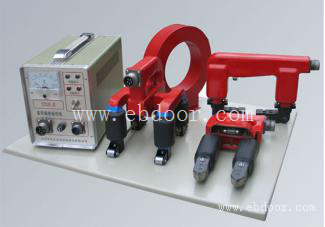

    该设备有三种探头：（随机只配A型或D型其中一只探头）

   1、电磁轭探头：配有活关节，可以对平面、曲面工件进行探伤。电磁轭磁极间距：0—250mm。

   2、马蹄探头：可以对各种角焊缝，大型工件的内外角进行局部探伤。马蹄式磁极间距：0-160mm。

   3、磁环：能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕（疲劳裂痕均垂直于

      轴向）极为方便，用它还可以对工件进行远离法退磁。磁环式直径：Φ150mm    1800TA。

二、技术指标

1. 输入电压：AC 220V ? 10%V

2. 输出电压：AC 36V

3. 输出电流：＞10A

4. 提升力：大于5㎏

5. 暂载率：50%

6. 探伤灵敏度：A型1＃试片显示清晰

7. 主机外形尺寸：230?160?120mm（长?高?宽）

8. 重量：5㎏

结构特点

   仪器采用可控硅开关，低电压输出安全可靠，探头采用固定式和外加可调式两种，可调式探头可根据不同部件形状调节极靴间距，并有良好的接触。

操作使用

   1. 将电源电缆的圆形插头插入仪器三芯电源插座，将电缆的单相插头插入电网配电板插座，（必须要有牢固的接地线）接通仪器电源开关，指示灯亮，表明电路已接通电源。

   2. 将电缆线两端航空插头分别插入仪器插座及探头插座中。

   3. 使探头和被探工件表面接触好，按下探头上的充磁按钮，充磁指示灯亮，表明工件已在磁化。

   4.停止使用时，关掉仪器电源开关及电网配电板上的总开关。

注意事项

   1.使用该仪器时，一定要将探头和被探工件很好的接触，才能按下冲磁按钮，否则线圈中的电流会增大而烧坏熔断器，甚至损坏可控硅。

   2. 若需要调节磁极间距时，松动可调关节上的蝶形螺母来改变磁极间距，然后将螺母旋紧才能工作。

故障检修

   1.电源指示灯不亮：可能是指示灯泡坏或电源开关故障或保险丝熔断。

   2.保险丝熔断：安装在面板上的保险丝接在变压器的初级，当变压器初级有较大电流分量或初、次级短路等故障，均可引起保险丝熔断。若检修时无法判断是哪一部分故障，可将两变压器分开，分别接上电源，再分别检查，找出故障

    3. 充磁指示灯不亮：可能是指示灯泡坏，小型继电器故障或可控硅不工作等故障。



设备成套性

主机     1台

电磁轭 /马蹄式/旋转式   3只

电源线    1根

电缆线    1根

装箱单    1份

说明书    1份

合格证    1份
